WX-LBD三相不平衡自动调节?？椴捎枚嗟缙礁咝？榻峁梗杂性吹缌Φ缱幽姹涞姆绞绞迪秩喔汉刹黄胶獠钩?，装置可在补偿系统负序电流的同时，具有有无功补偿和谐波补偿功能，对系统电能质量问题进行综合质量。

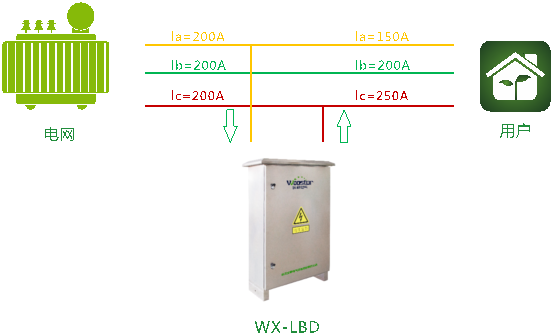

　　WX-LBD系列智能电能质量治理模块工作原理如下图所示。装置并联在电网中，可实时地自动采集安装点处的电压和电流，控制目标以可以选择无功、谐波、不平衡、电压治理。装置通过采集信号提取控制电流指令，与反馈输出电流组成闭环控制，得到电流指令经过PWM调制，驱动IGBT工作，逆变得到指令电流，从而实现对用户侧负荷电流的补偿。
