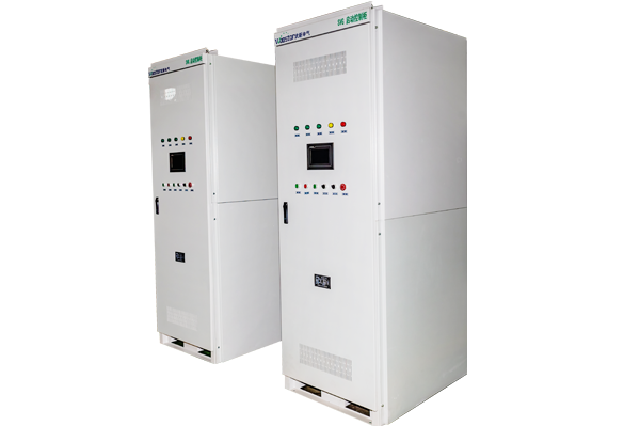

WX-TAPF 0.4kV混合有源滤波动态无功补偿装置
WX-TSVG低压动态无功发生装置是由晶闸管投切电容器TSC和有源无功补偿发生器SVG的有机组合在一起的可快速、连续光滑调节电力系统无功功率的新型装置，解决了传统无功补偿断续补偿及纯有源无功发生器SVG成本高的问题，投切无涌流、响应速度快，是电力、通信、金融、石油、冶金、汽车制造等行业理想的低压动态无改变设备。
所属分类低压APF
概述
WX-TAPF混合有源滤波动态无功补偿装置是由晶闸管投切电容器TSC和低压有源滤波器（APF）的有机组合在一起的可快速，连续光滑调节电力系统无功功率，同时滤除系统谐波的新型装置，解决了传统无功补偿断续及滤波能量不足的问题，装置具有投切无涌流，响应速度快，滤波效果好的特点，是电力，通信，金融，石油，冶金，汽车制造等行业理想的低压动态无功补偿及滤波设备。
装置构成
输出的无功功率可在整机范围内连续调节
功率因数可达到全程为1（总补偿容量足够的情况下）
APF有源滤波器可以根据系统谐波电流大小相同，向电网注入一个与谐波电流大小相同，方向相反的电流，滤除系统谐波。
APF滤除谐波后的剩余容量可用于无功补偿，提高补偿精度，减少电容器投切
TSC投切电容器采用的是无暂态过渡投切技术，投切时无涌流
APF有源滤波器采用逆变双重化技术，可以减少纹波电流
动态响应时间≤20ms
有源部分采用光纤驱动，晶闸管采用光电隔离触发技术，安全，可靠，抗干扰能力强
严格热设计，确保系统运行安全可靠
采用多重软，硬件抗干扰措施，抗干扰能力强，工作可靠
具有自动检测功能和过压保护，过流保护等多张硬件保护功能，确保设备的稳定可靠运行
自动检测系统电压，电流，有功，无功和补偿前，补偿后系统功率因数
数字化控制和参数设置，采用7英寸触摸屏中英文切换显示，具有波形显示，谐波含量显示及时间记录等功能
具有RS485接口，MODBUS标准通讯协议，计算机远程监控
